立式系列膠印機的結構原理是通過改變?nèi)凉L筒的排列角度，使印刷壓力更佳，印刷網點更為清晰。增大了收紙部分與壓印部位的空間，清理保養壓印滾筒更加方便。
1、采用進口軸承和電器元件。
2、銅套采用錫青銅材料。
3、易損連桿采用氮化表面處理。
4、墻板、滾筒加厚處理，提高整機使用壽命。
5、危險部位加裝安全開關
6、雙張檢測，雙回轉功能，歪張檢測，收紙卡紙檢測。
7、收紙臺自動下降裝置，收紙臺下限傳感器，噴粉裝置，除靜電裝置。
氣動控制功能特點
1、印版滾筒、壓印滾筒與橡皮滾筒之間的壓力采用氣動合壓，較傳統電磁鐵拉桿式結構，解決了拉桿模式下易損壞的情況。且壓力穩定，網點清晰
還原性好。
2、拔碼采用氣動模式，與傳統電磁鐵拉桿式相比較，特別是在印刷配聯無碳復紙?zhí)a時，反應快，不易出錯。
3、氣動控制豎米線、橫米線刀，代替了傳統米線不可隨意跳壓的特點，可根據需要任意設置跳壓張數。氣動控制可使壓線壓力更穩定。
4、自動潤滑供油系統。可以根據機器運轉情況自動給機器潤滑。
|

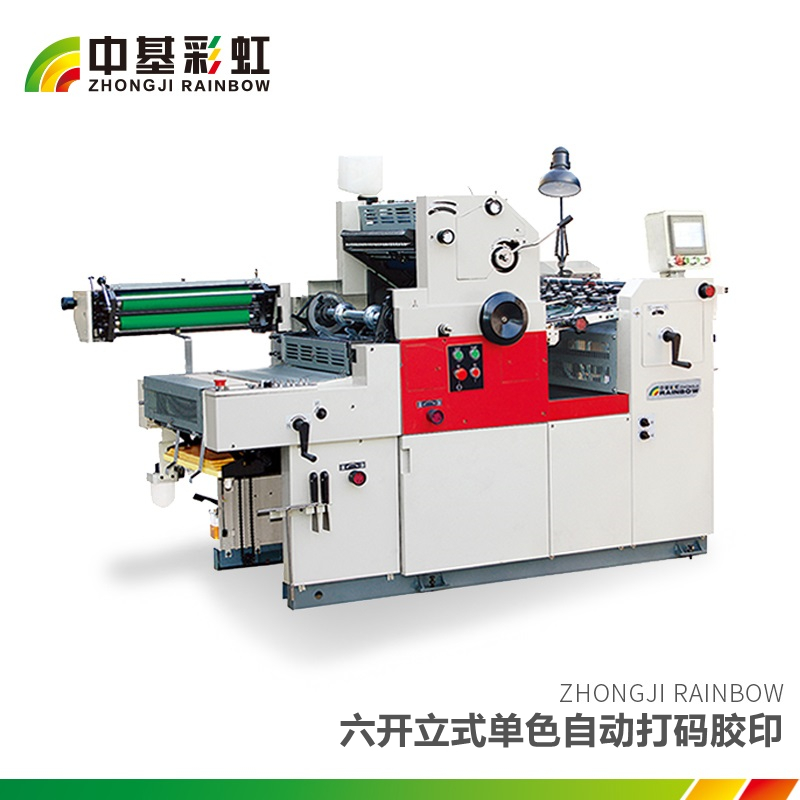

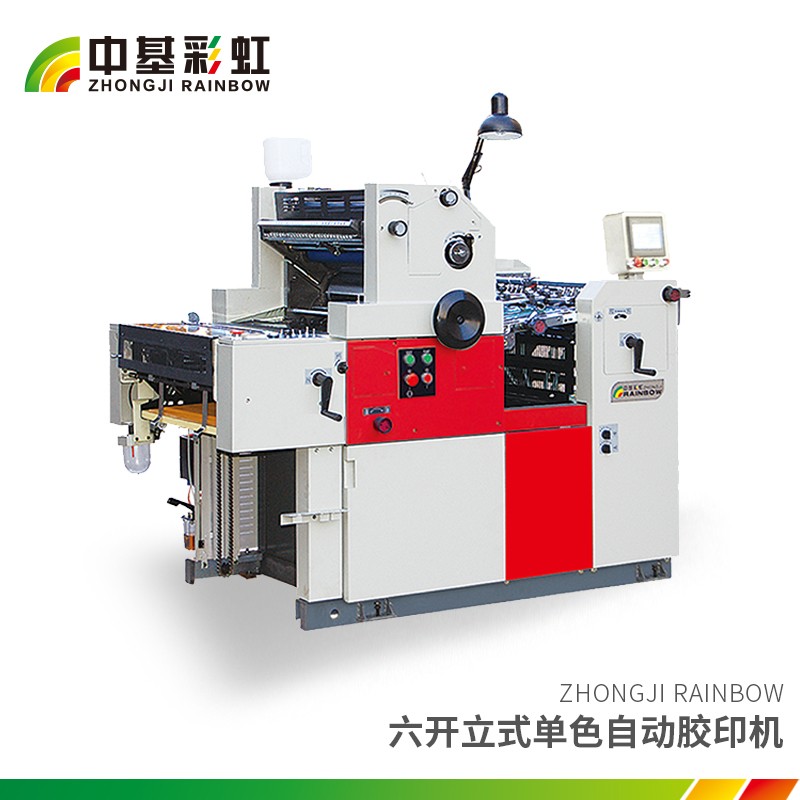

機器型號 |
ZJ47AL |
ZJ47ALNP |
|
用紙尺寸 |
470×365mm |
|
|
印刷面積 |
450×345mm |
|
|
印版尺寸 |
470×395×0.15mm |
|
|
橡皮布尺寸 |
470×420×1.95mm |
|
|
紙張類型 |
28-250g/ m2 |
|
|
墨輥數量 |
主機系統10根（靠版2根）NP系統6根（靠版2根） |
|
|
水輥數量 |
4根（靠版1根）
|
|
|
套準機構 |
滾輪式側拉規 |
|
|
印刷速度 |
2000-7000張 /小時 2000-7000sheets/hour |
|
|
電機功率 |
主電機1.1KW/220V 氣泵電機0.55KW/220V
|
|
|
機械尺寸 |
1760×935×1540mm |
2000×935×1540mm
|
|
機器重量 |
560kg |
660kg |
